Le branchement d’une pompe à chaleur recouvre plusieurs raccordements distincts – électrique, hydraulique, frigorifique – dont chacun obéit à ses propres normes et qualifications. Confondre ces étapes ou négliger l’une d’entre elles expose à des pannes précoces, une surconsommation électrique, voire un refus de garantie par le fabricant. Voici ce que chaque projet de branchement PAC implique concrètement, des contraintes réglementaires récentes aux postes de dépense souvent sous-estimés.
Fluide frigorigène et attestation de capacité : la contrainte que le devis ne détaille pas toujours

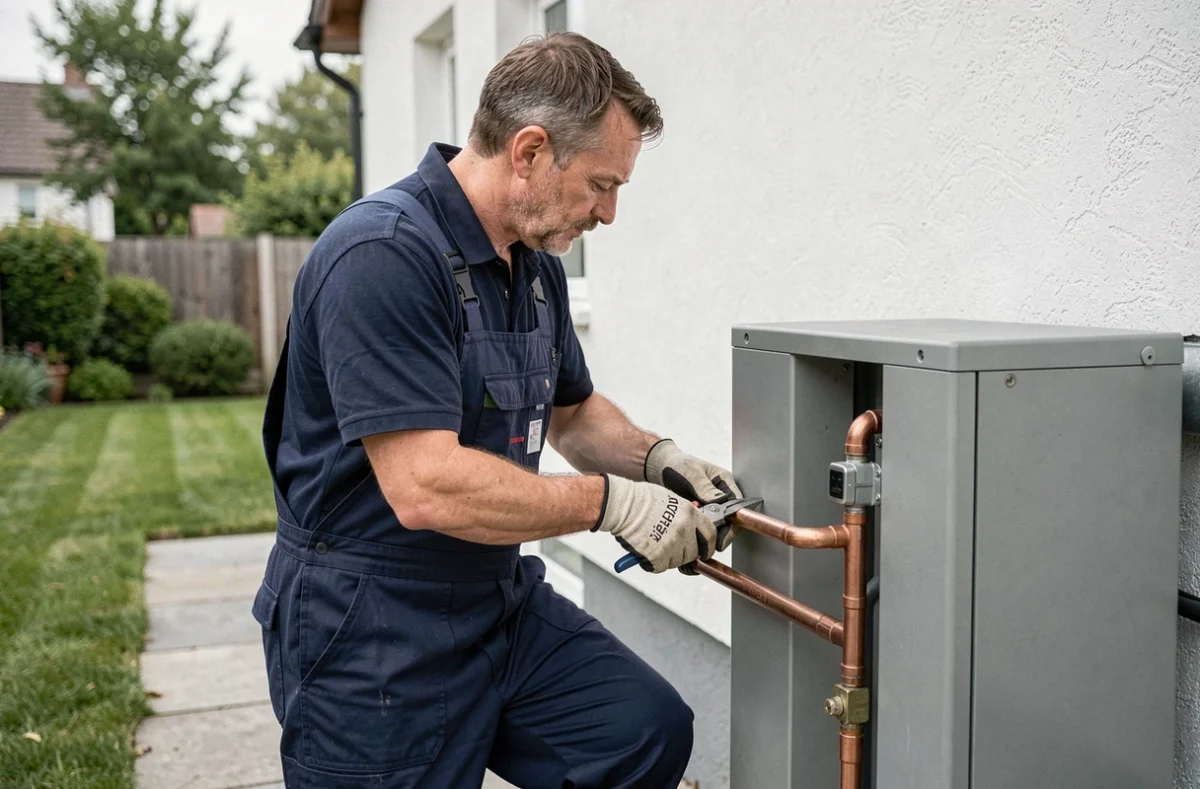

Le raccordement frigorifique (liaisons entre unité extérieure et unité intérieure sur un modèle split) suppose la manipulation de fluide frigorigène : tirage au vide de la ligne, charge ou complément de charge, brasure des raccords cuivre. Cette partie du branchement ne peut pas être réalisée par un électricien ou un chauffagiste classique.
L’entreprise intervenante doit disposer d’une attestation de capacité pour la manipulation de fluides frigorigènes, et le technicien sur place doit lui-même détenir une attestation d’aptitude individuelle. Cette double exigence s’applique à la mise en service, mais aussi à toute intervention ultérieure sur le circuit (réparation, récupération du fluide, ajout de charge).
Depuis avril 2026, la fiche d’intervention Cerfa 15497*04 est dématérialisée pour les opérations impliquant des fluides frigorigènes. Demandez systématiquement ce justificatif à l’installateur et conservez-le avec la facture et le dossier technique de la PAC. En cas de contrôle ou de revente, c’est la seule preuve que l’intervention a respecté la réglementation F-gaz.
Pourquoi le choix du fluide frigorigène pèse sur le branchement
Le règlement F-gaz européen programme la réduction progressive des fluides à fort potentiel de réchauffement global (GWP). Les PAC récentes utilisent de plus en plus des fluides à faible GWP comme le R-290 (propane), classé A3 car inflammable. Ce classement impose des contraintes d’installation spécifiques : distances de sécurité, ventilation du local technique, détecteur de fuite calibré pour les hydrocarbures.
Un installateur formé aux anciens fluides (R-410A, R-32) n’est pas nécessairement habilité ou équipé pour travailler avec du R-290. Vérifiez ce point avant de signer le devis, car un changement d’intervenant en cours de chantier génère des délais et des surcoûts.

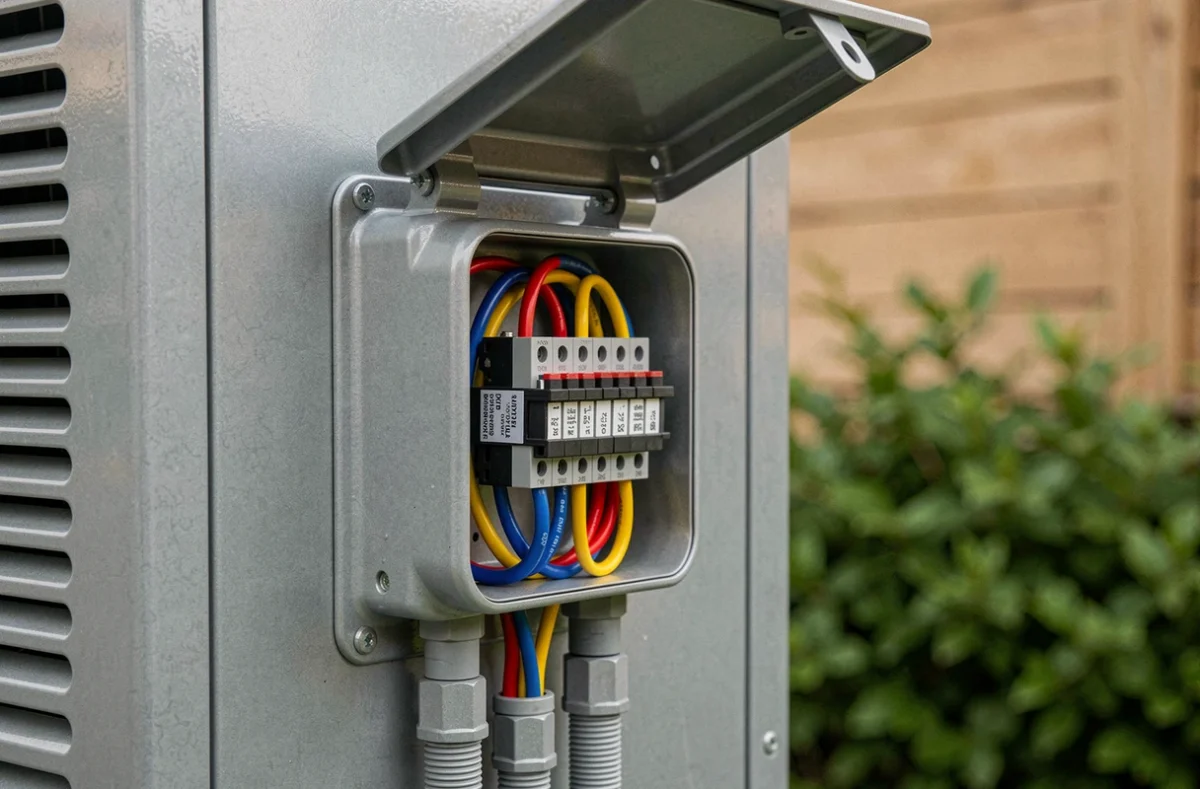

Raccordement électrique d’une pompe à chaleur : norme NF C 15-100 et tableau divisionnaire
Le branchement électrique d’une PAC ne se résume pas à tirer un câble depuis le tableau général. La pompe à chaleur nécessite un circuit dédié, protégé par un disjoncteur adapté à son intensité de démarrage, et raccordé via un interrupteur différentiel conforme.
Monophasé ou triphasé : un choix qui dépend de la puissance
Les PAC domestiques de faible à moyenne puissance fonctionnent en courant monophasé (230 V). Au-delà d’un certain seuil de puissance, le passage en triphasé (400 V) devient nécessaire pour éviter un déséquilibre de phase sur le réseau domestique. Le seuil exact dépend du modèle et de l’abonnement existant.
Un passage en triphasé implique une demande auprès du gestionnaire de réseau, un délai d’intervention et une modification du tableau électrique. Ce poste est souvent absent du premier devis PAC.
Disjoncteur courbe D et interrupteur différentiel
Le compresseur d’une PAC provoque un appel de courant au démarrage nettement supérieur à son intensité nominale. Un disjoncteur classique (courbe C) risque de déclencher à chaque mise en route. Le disjoncteur de courbe D absorbe ces pics de démarrage sans coupure intempestive.
Le calibre du disjoncteur doit correspondre à l’intensité maximale indiquée par le fabricant. Un sous-dimensionnement provoque des coupures répétées, un surdimensionnement supprime la protection en cas de surcharge réelle.
- Un interrupteur différentiel de type A protège contre les fuites de courant continu, fréquentes avec les composants électroniques de la PAC.
- Le circuit PAC doit être séparé des autres circuits du logement pour éviter qu’un défaut sur la pompe ne coupe l’ensemble de l’installation.
- La mise à la terre de l’unité extérieure est une obligation normative, pas une option : une résistance de terre insuffisante peut entraîner un refus de mise en service.
Nouvelle série NF C 15-100 applicable depuis septembre 2025
La série NF C 15-100 publiée en 2024 est applicable aux nouveaux projets depuis le 1er septembre 2025. Les chantiers démarrés après cette date doivent s’y conformer. Vérifiez avec l’électricien quelle version de la norme s’applique à votre chantier, et conservez l’attestation de conformité électrique (Consuel ou équivalent) dans le dossier technique.
Raccordement hydraulique de la PAC : circuit de chauffage et production d’eau chaude
Sur une pompe à chaleur air/eau, le branchement hydraulique connecte l’unité intérieure au circuit de chauffage existant (radiateurs, plancher chauffant) et, le cas échéant, au ballon d’eau chaude sanitaire.
Compatibilité avec le réseau de radiateurs existant
Une PAC air/eau fonctionne avec une température de départ d’eau nettement inférieure à celle d’une chaudière fioul ou gaz classique. Les radiateurs haute température dimensionnés pour une chaudière ancienne peuvent se révéler sous-dimensionnés avec une PAC, obligeant aux remplacements ou aux compléments nécessaires.
Un plancher chauffant basse température est le meilleur émetteur pour une PAC, car il fonctionne à des températures de départ compatibles avec le rendement adapté de la machine. En revanche, son installation dans un logement existant représente un chantier lourd, souvent incompatible avec un simple remplacement de chaudière.
Filtre à tamis, vase d’expansion et soupape de sécurité
Le circuit hydraulique doit intégrer un filtre à tamis en amont de la PAC pour piéger les particules en suspension (boues, résidus de corrosion). Sans ce filtre, l’échangeur de la PAC s’encrasse progressivement, ce qui dégrade le rendement et peut provoquer une mise en sécurité de l’appareil.
Le vase d’expansion compense les variations de volume d’eau liées aux changements de température. La soupape de sécurité protège le circuit en cas de surpression. Ces deux éléments sont obligatoires et non optionnels, même si le circuit existant en possédait déjà pour l’ancienne chaudière (leur calibrage peut différer).
Délais, coûts cachés et pièges fréquents lors du branchement d’une pompe à chaleur
Le délai entre la signature du devis et la mise en service effective dépend de plusieurs facteurs que le particulier ne maîtrise pas toujours.
- Le passage en triphasé, s’il est nécessaire, ajoute plusieurs semaines au planning à cause du délai d’intervention du gestionnaire de réseau.
- La déclaration préalable de travaux est requise dans certaines communes pour l’unité extérieure, en raison du bruit ou de l’impact visuel. En zone protégée (ABF), le délai d’instruction peut dépasser un mois.
- La disponibilité d’un installateur disposant de l’attestation de capacité fluides frigorigènes peut allonger le calendrier, surtout en période de forte demande (automne).
- Le raccordement hydraulique dans un logement ancien avec un réseau vétuste nécessite parfois un désembouage complet du circuit avant la mise en service, sous peine de colmater l’échangeur dès les premières semaines.
Postes de dépense souvent absents du devis initial
Certains postes ne figurent pas systématiquement dans le devis principal de la PAC, alors qu’ils sont nécessaires au branchement : mise en conformité du tableau électrique, passage en triphasé, remplacement du vase d’expansion, désembouage, installation d’un support antivibratile pour l’unité extérieure, ou encore création d’un regard pour l’évacuation des condensats.
Demandez un devis détaillant chaque poste de raccordement séparément (électrique, hydraulique, frigorifique, accessoires) plutôt qu’un forfait global. Un forfait masque la répartition réelle des coûts et rend toute comparaison entre installateurs impossible.
Mise en service et vérifications après le branchement de la pompe à chaleur
La mise en service n’est pas une simple mise sous tension. Elle comprend le contrôle des pressions du circuit frigorifique, la vérification des débits hydrauliques, le paramétrage de la loi d’eau (courbe de chauffe adaptée à l’isolation du bâtiment et aux émetteurs) et un test de fonctionnement sur plusieurs cycles.
Cette étape doit être réalisée par l’installateur ou un technicien mandaté par le fabricant. Sans procès-verbal de mise en service, la garantie constructeur peut être refusée. Conservez ce document avec la fiche d’intervention fluide frigorigène et l’attestation de conformité électrique : ces trois pièces forment le socle du dossier technique de votre installation.
Les retours terrain divergent sur la durée de cette mise en service : sur un remplacement de chaudière simple avec réseau compatible, elle peut se faire en une demi-journée. Sur un projet nécessitant des adaptations hydrauliques ou un passage en triphasé, elle peut s’étaler sur plusieurs jours, avec des allers-retours entre corps de métier.
